剖面图是装修圈的隐形照妖镜
平面图只能给你看表面。这放沙发，那放床，哪里开门，哪里打柜，看着清清楚楚。可墙里面有什么？吊顶里面藏了什么？柜子背板到底有多厚？这些，平面图半字都不会提。

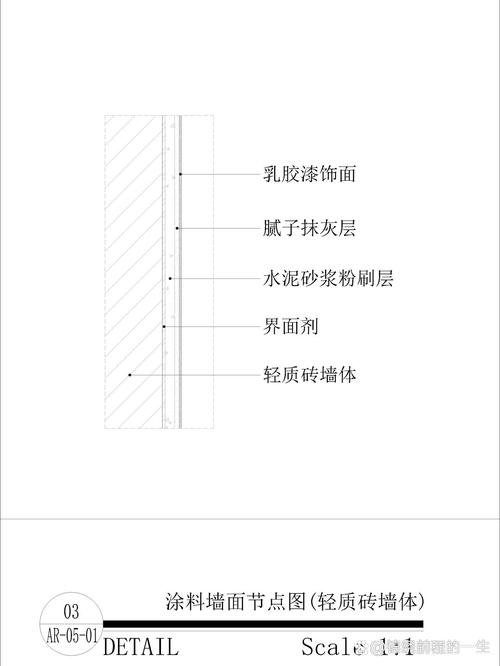

之前碰过一个业主，装完厨房不到一年，瓷砖掉了三片，砸开一看，原来装修队根本没做墙面拉毛，本来该有的两层腻子也只刮了一层，报价里的钱全吞了。要是当初翻翻剖面图，每层材料标得明明白白，哪里会出这种事？

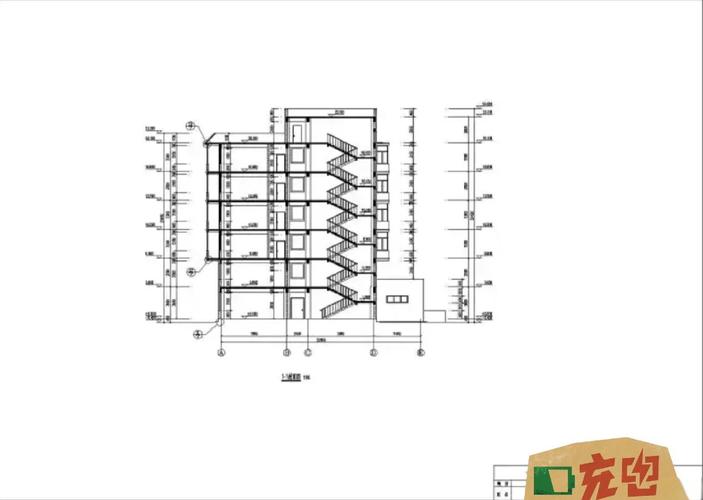

说白了，剖面图就是把墙、吊顶、柜子这些东西，从中间直直切一刀给你看，里里外外全露出来，什么偷工减料，一眼就能看穿。
装修必须盯紧的三张核心剖面图
不是所有剖面图都需要你逐行抠。家装里，只要盯紧三张，就能避开八成大坑。
第一张，就是下沉式卫生间的回填剖面图。现在新房大多做下沉式，很多装修队图省事，直接把砸墙产生的建筑垃圾整块填进去，上面抹一层水泥就完事。住个两三年，地面下沉，防水裂了，漏到楼下，你赔不起。合格的剖面，必须标清楚分层：最下面垫碎石做疏水，然后填陶粒或者发泡水泥，再铺钢丝网，最后水泥找平，上下两层防水，一层都不能少。少一层，就是坑你。

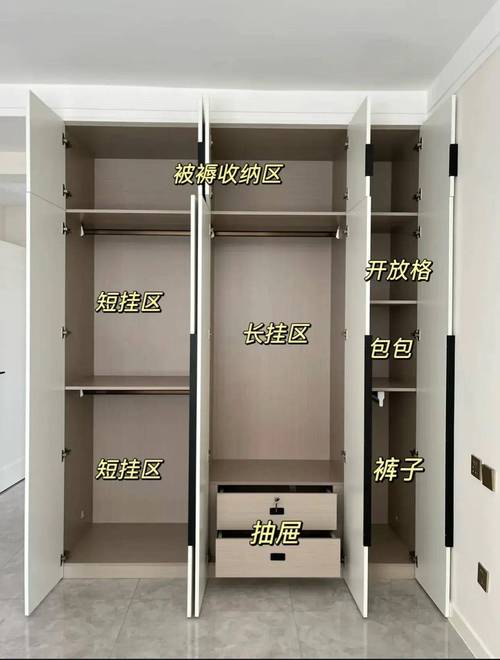

第二张，定制柜体的内部剖面图。你去逛展厅，销售只会给你看柜门颜色、拉手样式，吹自己的板是ENF级环保，绝口不提内部的猫腻。我之前有个朋友，花八万定了一整屋衣柜，装完才发现背板用的是5mm的回料板，用手一推晃得厉害，还漏灰，想改就要全拆，损失小一万。好的剖面图，不仅会标清楚哪里做挂衣区哪里做抽屉，还会标清楚每一块板的厚度，背板是不是18mm，有没有留灯槽，有没有装透气孔，全写得清清楚楚。
第三张，新建墙体的剖面图。你改格局砸了墙，总要新砌墙对吧？很多工人偷工，不给你加拉筋，顶部也不做斜砌，直接平着码上去，住不到一年，墙体和原墙衔接的地方就裂大缝，返潮还会掉皮。合格的剖面图上，一定会标清楚拉结筋的间距，顶部斜砌的角度，要是做隔音墙，中间的隔音棉厚度也标得明明白白，一点都糊弄不了。
拿到剖面图，先盯这三个细节
说实话，大部分业主没学过设计，看不懂复杂的线型很正常。不用你全看懂，只要把这三个关键地方核对一遍，就够了。
第一个，所有材料的厚度有没有标清楚。比如双眼皮吊顶，总厚度是多少？跌级差留了多少？无主灯的筒灯开槽深度对不对？我见过最离谱的，无主灯吊顶，剖面图没标深度，工人做厚了三厘米，筒灯装完凸出来一大截，只能把整个吊顶砸了重新做，耽误半个月工期，多花小一万。再比如墙面保温，要求做2cm的保温板，他给你用1cm的，总厚度不对，你一眼就能看出来。
第二个，收口节点有没有画清楚。很多装修的丑，不是风格错了，是收口烂。比如窗台石和墙面衔接的地方，门套和乳胶漆墙面衔接的地方，是留缝打胶，还是做海棠角倒角，剖面图上必须画清楚。不然工人就会瞎做，做完丑得辣眼睛，你改都没法改。
第三个，嵌入式家电的预留尺寸对不对。你装嵌入式冰箱、洗碗机，是不是总看到别人装完凸出来一块？就是剖面图没算对尺寸。除了家电本身的尺寸，还要留散热空间，左右至少各留1cm，顶部留5cm，这些都要在剖面图上标清楚，差一厘米，装完就是灾难。
不过话说回来，也不是要你抓着设计师要几十张剖面图。家装本来就不需要设计院那套复杂的东西，核心节点画清楚，关键尺寸标明白，就够用了。
很多业主觉得，图纸是工人和设计师的事，我一个业主凑什么热闹。可你想想，你装一套房子花几十万，花十分钟看看剖面图，避开一个坑，就能赚回来好几万，这不比你蹲直播间抢满减划算多了？
