很多人装修，对着平面户型图抠了半个月尺寸，结果装完才发现——插座被衣柜挡住了，吊柜顶到了吊灯，定制柜切出来歪了半公分全是缝。
你要问问题出在哪？十有八九，是没人好好给你做立面图，也没人教你怎么看立面图。
别把立面图当备选，它是落地的核心
不少刚入行的设计师，还有大半装修业主，都觉得立面图是凑图数的东西。反正平面已经把布局说清楚了，要立面干嘛？
真不是这么回事。平面图走的是水平方向，告诉你哪个区域放什么东西。立面图走的是垂直方向，把所有竖向上的尺寸、位置、细节扒得明明白白。
举个最简单的例子，你做悬空电视背景墙，平面图只能看出背景墙占了几米长，整体厚度多少。立面图才标得清，岩板分缝在哪里，灯槽开多深，预埋50管的中心高度离地面多少，悬空电视柜底沿留了多少空隙。

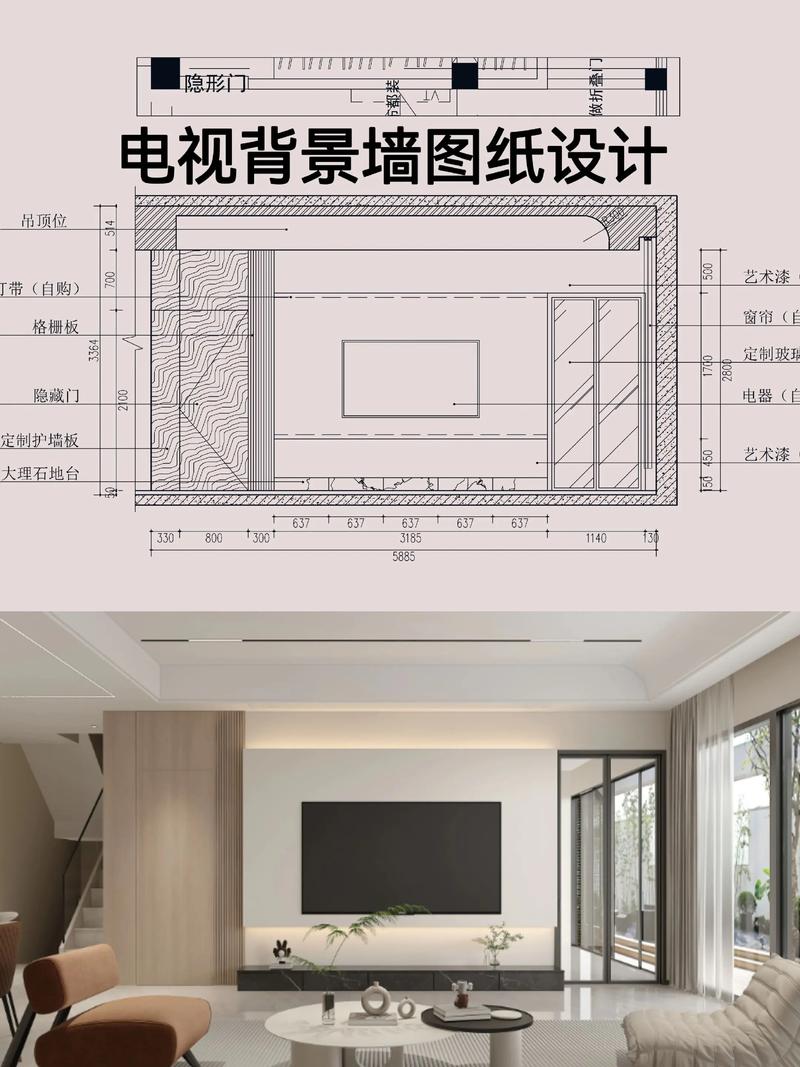

家装电视背景墙立面施工标注图
我前两年接过一个整改单，业主找了个免费设计的装修队，只出了平面图，业主自己觉得悬空柜留30公分够了，结果装完55寸电视，下沿刚好挡住插座，平时插个机顶盒都得把电视搬下来，闹心了大半年最后找我重新改背景墙，花了小一万，比当初做整套设计的钱都多。
说白了，平面图是画给你看”大概布局”，立面图是画给工人看”怎么干”，画给你看”最终出来是什么效果”。装修里九成的垂直方向翻车，全是因为没画对，或者没仔细看立面图。
看立面图，重点盯这几个地方
说实话，你不用像施工图设计师那样抠每一根线条，只要把几个关键位置盯紧，就能避开八成的坑。
第一个，所有定制家具的立面，必须标清收口方式和精准尺寸。
就说到顶衣柜，很多设计师不标收口方式，工厂下料的时候直接少做5公分，最后顶留一道大缝，全靠玻璃胶填，用不了半年胶就发黑发霉，丑得没法看。要是提前在立面图标清楚，用18mm的同色顶收口条，就不会出这种问题。
厨房橱柜更要注意。烟机的开口位置对不对？燃气表、进水阀有没有留够检修空间？我去年有个客户，装完橱柜才发现，燃气表被侧板完全挡住了，通气师傅说不符合规范，不给通气，硬生生把刚做好的实木橱柜侧板切了个大洞，补都补不好，只能凑合用。

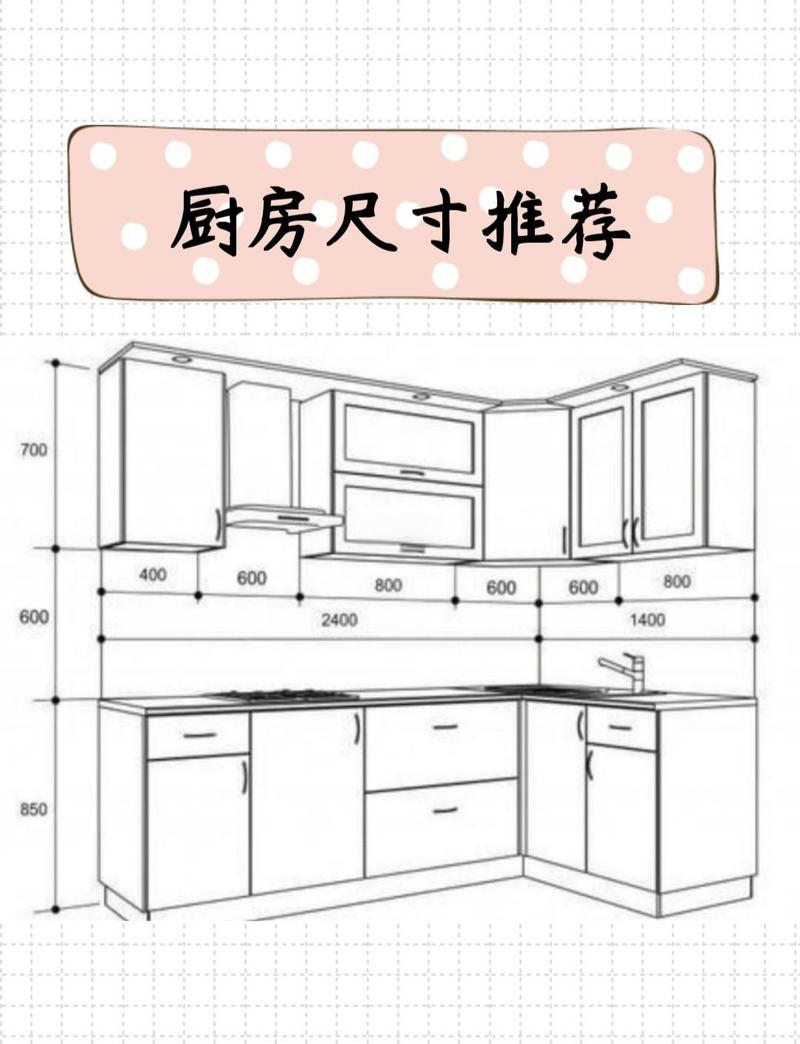

家装厨房整体橱柜立面尺寸图
第二个，背景墙、吊顶的立面，一定要看清基层高度和预留位。
现在很多人做无主灯，边吊的下吊高度，双眼皮叠了多少层，这些都得在立面标清楚。我碰到过业主装完吊顶才发现，边吊下吊太多，窗帘盒撞到了阳台晾衣架，晾衣架降不下来，最后只能把吊顶切了一块重新改，砖都撬坏了两块。
还有做投影仪的，幕布槽的深度没标对，幕布收回去留个大边在外面，凸出来一大块，整个吊顶的整洁感全没了。
第三个，所有五金、电器的预留位，必须核对你的电器尺寸。别设计师说留10公分就10公分，你买的那款浴霸厚度是15公分，装不进去，这不就坑了吗。

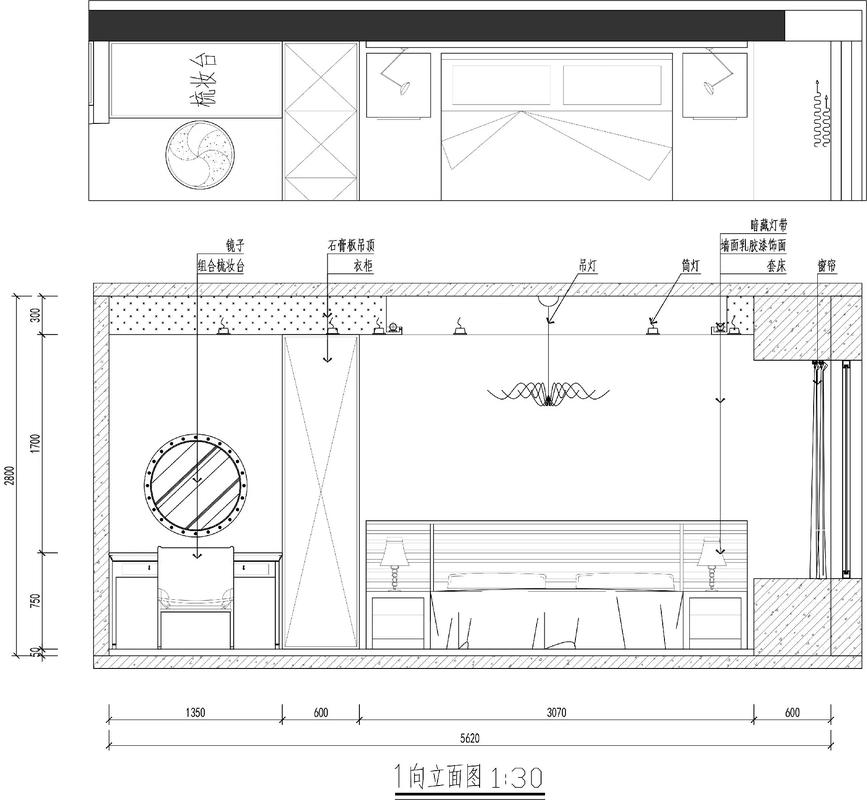

不同空间，立面图的要求差很多
不同空间，立面图的要求差很多
厨房刚才说过了，补充一点，如果你家是集成灶，一定要在立面图标清楚集成灶的高度，还有上方橱柜的留空尺寸，不少集成灶比普通烟机高，留小了根本放不进去。
客厅，要是做格栅或者岩板拼接的背景墙，一定要看分缝位置对不对。很多设计图上看着分缝对齐电视柜，实际立面没标，工人贴的时候随便贴，分缝偏了十公分，整个背景墙的层次感直接没了，说好不好说坏不坏，拆了心疼不拆闹心。
卧室，衣柜立面一定要看开门会不会撞到开关、插座。很多平面图上开关在衣柜旁边，实际立面一看，平开门打开之后刚好把开关整个挡住，晚上进门摸黑找开关，太闹心了。还有你要是做了内嵌衣柜，立面一定要标清楚收口是在侧面还是正面，不对的话，门打不开都有可能。
卫生间，镜柜的高度一定要自己核对。你身高多少，镜柜下沿离台面留多少合适，别设计师默认留15公分，你放个电动牙刷架再加个漱口杯，根本塞不下，最后只能拆了镜柜重新装，折腾好几天。还有毛巾杆、置物架的高度，都得在立面标清楚，别装完才发现太高够不着，太低撞胳膊。
不过话说回来，很多人会说，立面图是给工人看的，业主凑什么热闹？
错了。你是住这个房子的人，你的身高习惯，只有你自己清楚。设计师默认洗手台做75公分高，你一米八，装完天天弯腰洗脸上，难受的是你自己。你喜欢把插座放在床头柜上方10公分，设计师给你标成30公分，你插充电线拖得满地都是，这不都是问题吗？
还有，碰到那种只给你看效果图，不出立面图的设计师或者装修队，直接走吧。效果图都是P的，什么神仙效果都能做，连立面尺寸都标不出来，说明这个设计根本落不了地，就是骗你签单的。
我做装修快十二年了，见过太多预算花了几十万，效果装出来打五折的案例，追根溯源，就是少了一张准确的立面图。说白了，装修哪里有那么多”差一点”的意外，都是前期没把细节落实到位。
真的，装之前多花半小时，对着立面图把你在意的细节过一遍，比你装完花几万块整改划算多了。
