很多人装修，盯着效果图看了八百遍，水电改完买瓷砖，瓷砖贴完进家具，最后拆完包装摆好东西，才发现哪里都不对。
踢脚线和木门缝歪了一厘米，关门都卡。
窗台石比墙面突出一块，天天积灰擦不完。
衣柜顶和天花板的缝，能塞进去一个手指，只能打玻璃胶遮着，半年就发黑发霉。
这些破事哪来的？
说白了，就是没画对节点图，没按节点图施工。
节点图不是凑页数的废纸，是收口矛盾的裁判
很多装修公司给的报价里，节点图要么是网上扒的通用图，要么干脆就不给，说「老师傅都懂，不用画这玩意儿」。
狗屁。
老师傅干了十年，记在心里的不就是这些节点细节吗？为什么要落到纸上？因为你家用的材料，和别人家不一样啊。
你用8mm的实木踢脚线，邻居家贴15mm的厚瓷砖，那基层找平的高度差就得重新算，节点图不标出来，凭老师傅手感？手感能精准到一毫米吗？

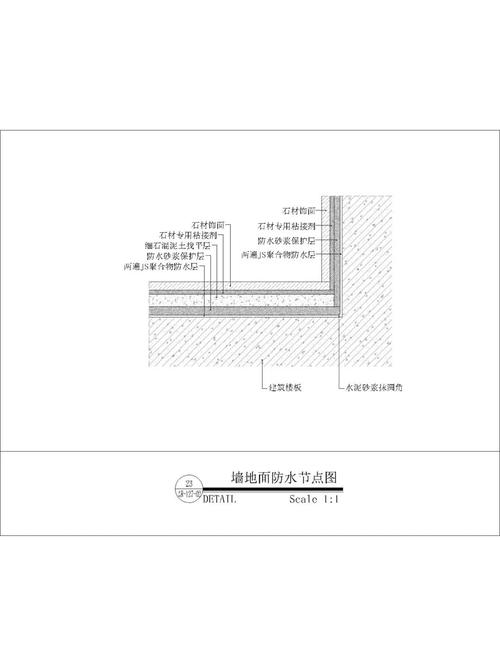

装修墙面瓷砖踢脚线交接节点图
我前两年接一个业主的翻修单，原来的装修队省了节点图的钱，衣柜做到顶，没考虑墙面腻子和乳胶漆的厚度，装完衣柜，顶面留了两公分的缝。最后只能打玻璃胶填，不到半年就发黑开裂，业主看着闹心，翻修花了小两万。
说到这，是不是很多人都中招了？你去网上翻业主吐槽装修收口丑的帖子，十个有八个，根源就是没出对应你家材料的专属节点图。
说实话，节点图的核心，就是把所有交叉施工的材料，谁在前谁在后，尺寸多少，错缝留多少，都给你画死，不用工人猜，不用工长现场发挥。
你家用岩板台面还是石英石？做台下盆还是台上盆？台下盆的石材翻边要做几公分，打胶的槽留多大，这些，效果图能画出来吗？
效果图只能给你看颜色对不对，风格对不对，所有住进去会不会闹心的细节，全在节点图里。
装修必须要有的5张核心节点图，少一张都别开工
不是说所有部位都要画节点图，太浪费钱也没必要，但核心的五个收口位置，必须有单独的节点图，少一个都不能进场施工。
第一个，厨卫瓷砖与门套交接节点图。很多人厨房卫生间装木门，永远在争「门套压瓷砖还是瓷砖顶门套」，其实没有绝对的对错，但节点图必须标清楚。正确的常规做法是门套落在瓷砖面上，瓷砖在门套位置裁齐，节点图里不仅要标清楚门套线的宽度，瓷砖掏缺口的尺寸，还得标刷防水的范围——很多工人防水只刷到瓷砖底下，忘了门套侧边也得刷，节点图不标，百分百漏做，用两年门套就从根部烂掉。
第二个，衣柜与墙面/顶面收口节点图。之前说的顶缝问题，节点图必须分情况标注。你家做无主灯吊顶，吊顶下沿比墙面出多少，衣柜顶留多少缝，打胶还是装石膏线遮，都得写清楚。如果是墙面做艺术涂料，衣柜侧边要不要收金属条挡丑，节点图也得画明白，不然工人直接让衣柜顶墙，涂料刷到衣柜边，歪歪扭扭像狗啃的，后期根本改不了。
第三个，窗台石与墙面交接节点图。现在很多人不想让窗台石突出墙面积灰，要做齐平款，那节点就得标清楚窗台石的厚度，墙面基层要凹进去多少，刚好和窗台石齐平。这里差两毫米，摸起来就硌手，节点图不标，瓦工只会按自己的老经验来，给你突出一公分，你哭都来不及。
第四个，地漏与瓷砖排版节点图。别以为地漏就是在砖上挖个洞就完了，坡度多少，瓷砖对缝怎么切，四十五度拼还是整砖掏洞，全在节点图上。我见过好多人家，地漏刚好在砖缝正中间，坡度还反了，洗澡水漫得到处都是，流半天干不了，就是没提前画节点排版，瓦工随手切的。
第五个，木作与石材台面收口节点图。比如餐边柜的岩板台面，要不要做后挡水，后挡水和墙面留不留缝打胶，前下挂做几毫米，节点图没标清楚，工厂做错了，现场改都改不了，只能凑合用。
装修衣柜顶面吊顶收口节点图
拿到节点图，先查这三个地方，别被忽悠了
拿到节点图，先查这三个地方，别被忽悠了
说实话，现在绝大多数装修公司的节点图，都是网上扒的通用模板，根本不对你家的材料和造型，你拿到手别直接扔抽屉里，一定要对着这三点查一遍，五分钟就能搞定。
第一，查有没有标注具体材料的实际尺寸。别拿那种只画了形状，没标厚度、高度、错缝量的节点图，那就是废纸。比如踢脚线节点，只画了个框，没标你买的踢脚线实际厚度是多少，基层要垫多厚，那等于没画，工人该错还是错。
第二，查有没有写清楚交叉部位的施工顺序。节点图不只是画尺寸，还得标清楚谁先谁后。比如先装门套还是先贴砖，先装衣柜还是先刷漆，顺序错了，收口全错，一百个老师傅都救不回来。
第三，查有没有对应你家的特殊造型单独出图。你家做了悬浮电视柜，做了圆弧阳角，做了嵌墙壁龛，这些特殊部位一定要有单独的节点图，别用通用图凑数，不然装出来不对，返工就是大工程。
不过话说回来，很多业主觉得节点图是设计师和装修公司的事，我看不懂也不用管，那你就错了。你自己稍微过一眼，就能避开百分之八十的收口坑。
我见过最离谱的，是装修公司给的节点图，窗台石的排水坡画反了，业主没看，装完之后下雨雨水全往屋里流，泡了窗边的木地板，撬掉重铺花了一万多。
真的，节点图就是装修的体检表，别嫌麻烦，多盯一眼，少花几万返工费。
很多人说我找的是大公司，肯定不会错，大公司怎么了，大公司的绘图员也会抄模板，也会标错尺寸，你自己不盯，最后坑的还是你自己。
还有人说我装的是简装，没必要画节点图，简装怎么了？简装也有踢脚线，也有门套，也有衣柜收口啊，简装就不用住得舒服了？差不了几百块的绘图费，换来十年八年不闹心，值不值？
对吧。
装修这回事，赚的就是细节钱，你把节点抠清楚了，住进去才知道什么叫舒服，那些看不见的地方，才最见功夫。
